锻钢固定式球阀结构和用途
- 发布时间：2017/1/11 14:45:28
- 浏览次数：897
锻钢固定式球阀适用范围:
锻钢固定球阀主要适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；适用介质：水、气、油品、天然气和酸碱腐蚀介质。

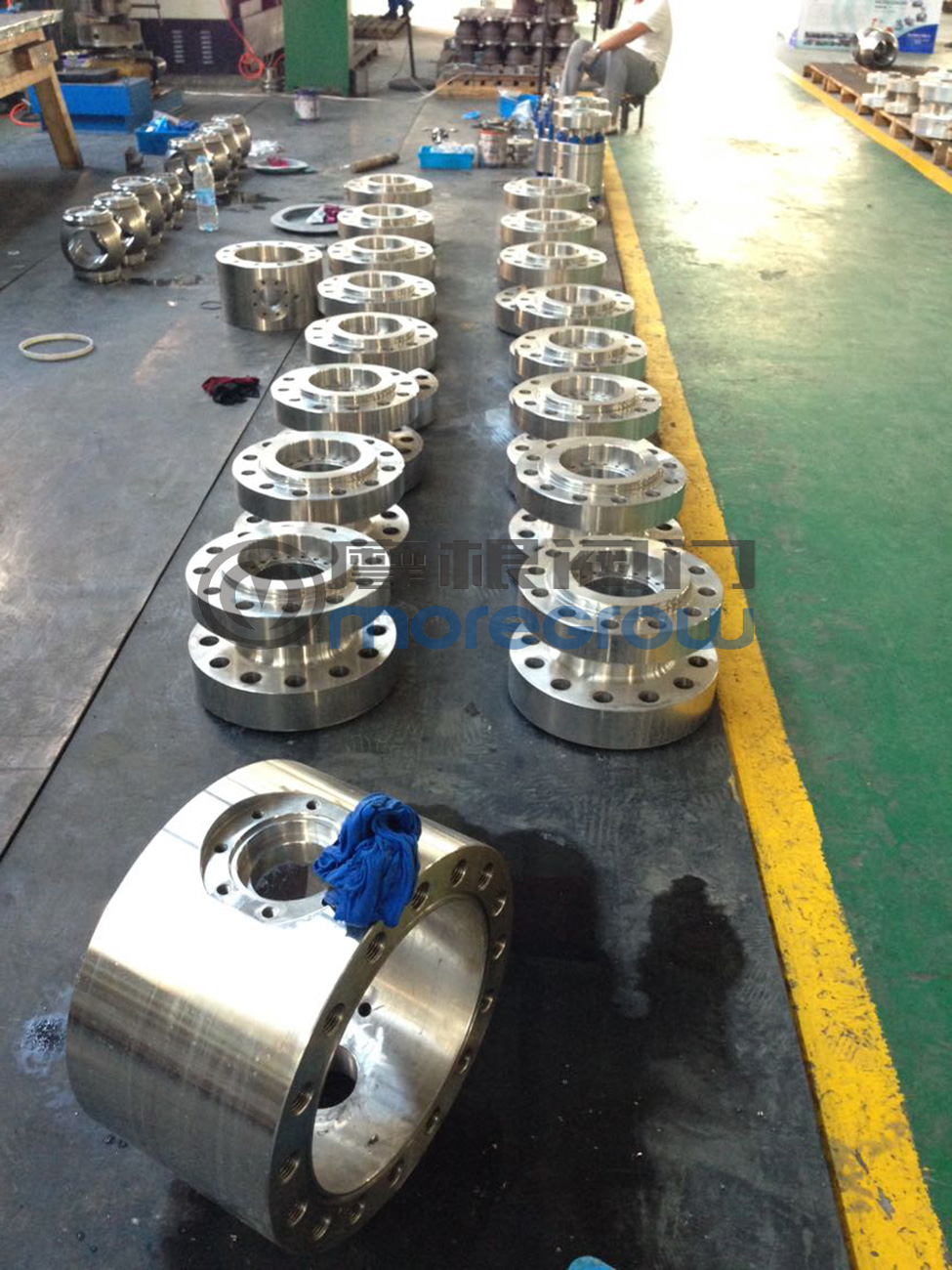

锻钢固定式球阀产品结构及用途:
锻钢固定式球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到zui小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能*等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
? 锻钢固定式球阀设计特点与执行标准：
1、设计标准按gb/t12237 2、结构长度按gb/t 12221 3、连接法兰按gb/t 9113 4、试验与检验按jb/t 9092 锻钢固定式球阀主要性能规范
试验压力（mpa) | 公称压力（mpa) | 压力级（class) | ||||||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 | 63 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | 46.2 |
气密试验 | 0.5-0.7 | |||||||||||||
工作温度 | ptee≤150℃ ppl e≤300℃ 碳纤≤350℃ | |||||||||||||
适用介质 | c：水、油、蒸气 p：（温度≤200℃ ） r：醋酸类（温度≤200℃ ） | |||||||||||||
锻钢固定式球阀主要零件材质
零件名称 | 材料 | ||||
材料代号 | ｃ | ｌ | ｐ | ｒ | |
阀体 阀盖 | wcb | zgoocr17ni14mo2(cf3m) | zg1cr18ni9ti(cf8) | zg1cr18ni12mo2ti(cf8m) | |
球体 | 2cr13 | zgoocr17ni14mo2(cf3m) | zg1cr18ni9ti(cf8) | zg1cr18ni12mo2ti(cf8m) | |
阀杆 | 2cr13 | 316l | 1cr18ni9ti(304) | 1cr18ni12mo2ti(316) | |
阀座密封面 | ptfe、碳素纤维＋ptfe、对位聚苯 | ||||
螺柱 螺母 | 35 35crmoa(b7) 45(2h) | 2cr13(420) 1cr18ni9 1cr17ni2(431) | |||
填料 | ｖ型ptfe、柔性石墨
| ||||
