简介：

之前介绍组合式减压阀在国华惠州热电应用，气动带手动闸阀、z6s41h一16和z6s41h一25、z6s41h一40、z6s41h一64系列气动带手动楔式闸阀是我厂定型的产品。由于其技术*，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
　　气动带手动闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀板在阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。
　　气动带手动闸阀为了配合用户实现操作自动化，我厂除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造。将我厂生产的气缸体安装在手动闸阀的阀体大盖上，即可构成双缸式气动手动两用闸阀。

控制和调节压缩空气流量的元件称为流量控制阀。改变和控制气流流动方向的元件称为方向控制阀。 除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。近年来，随着气动元件的小型化以及plc控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。 从控制方式来分，气动控制可分为断续控制和连续控制两类。在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作;连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。上海申弘阀门有限公司主营阀门有：减压阀(组合式减压阀,可调式减压阀,自力式减压阀

z6s41h气动带手动闸阀安装：

     1、阀在安装前应仔细核对型号是否与使用要求符合。
    2、本阀可安装在任何工作位置，但应考虑检修和操作的方便。
    3、阀在安装前应对阀体进行密封性试验；阀在安装前还应进行三次以上的空载启闭试验，气动闸阀的闸板开关应灵活，各种轴件不得有卡阻现象。
    4、安装过程中应清除孔内、密封面及接合面的污垢，检查连接螺栓是否均匀拧紧。
    5、安装完毕要进行密封试验及气动和手动操作试验。同时检查回讯器在阀门全开或全关状态下能否正确发讯。
    6、本阀在使用中，要求将闸板全开全关，不允许将闸阀打开一部分作为调节流量的节流阀使用。否则，在介质流速的冲刷下使密封面损坏。
    7、阀在使用过程中，应定期（18个月）在气缸内壁加注少量润滑油。
    8、阀在使用期间，应视其动作频繁程度进行定期检查和维护。
    9、气动-手动转换装置上的转换手柄在手动的位置，不允许进

开关型气动闸阀z641h工作原理及特点
本系列产品以o.4～o.6mpa（表压）净化压缩空气作为工作动力，推动活塞，带动闸板作垂直于流体的位移，实现开启开关闭阀门的目的。

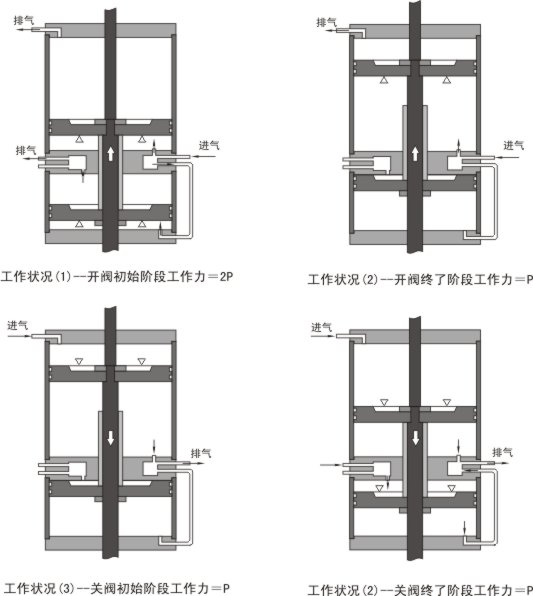

　　双层气缸和缓冲机构的工作原理，按闸阀工作的四个阶段分述如下：（附插原理图①、②、③、④）
　　1、闸阀开启前阶段：上层气缸的活塞（以下简称上活塞）和下层气缸的活塞（以下简称下活塞）同时受力，阀杆在上、下活塞的推动下，以单活塞近二倍的提升力，克服闸板密封面和阀体密封面之间的zui大静摩擦力，带动闸板上升。压缩空气由上气缸的下气室，经由设置在隔板的特定通道，通过连通管，到达下气缸的下气室，推动上下活塞同时工作。下气缸上气室中的气体，经过设置在隔板内的另一特定通道。畅通无阻地排出气缸体外。
　　2、闸阀开启的后阶段：在闸板稍稍开启以后j下活塞就运行到了上死点，闸板在上活塞的带动下，继续提升，直至到了全开位置。
　　3、闸阀关闭的前阶段：在上活塞的推动下，闸板离开全开位置，开始下降。
　　4、闸阀关闭的后阶段：当上活塞碰到下活塞凸台，并带动下活塞一起继续下降时，由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍，明显地减慢了下行的速度，进至闸板下降到了全关位置。减缓闸板下行的冲击，自行可关严阀门，又不使阀板楔得过紧，同时，还保护了密封面，免受猛烈冲击而损坏。
灵活可靠的气动--手动转换机构，装在气缸盖上部的气动--手动转换机构，在闸阀开启和关闭过程的任何位置上，都可十分方便地转动操作手柄，直接地进行由气动至手动或由手动至气动的操作方式的转换，转换操作手柄采用定位销式自锁设计、手柄定位后，可靠定。当电磁阀及其控制电路或供风系统发生故障时，不需其他辅助工具，即可迅速转换成手动操作状态，保证线路正常运行，避免事故发生。同时在新建工程的自控系统未完成之前，本系列闸阀可以可靠地作为手动闸阀使用，动作时  灵活轻快。
　　关阀时间可以整，安装在隔板上的缓冲机构，还可以在一定范围内调整闸阀关闭的时间。　　
　　可配用回讯器
　　本阀可以配用电的或气的回讯器，用以发送阀门开关状态信息。因此，使用本阀可以实现远距离控制，集中控制和自动控制。　
　　本阀的气缸选用无缝钢管制造，内表面镀以耐腐性硬铬，并经抛光处理，具有摩擦力小、不易锈蚀、高硬度、寿命长等优点。
　　气缸中的密封圈采用丁橡胶。形密封圈，密封性能可靠。维修时更换方便。


开关型气动闸阀z641h工作原理图

开关型气动闸阀z641h阀主要零件材质：

开关型气动闸阀z641h主要性能参数 ：

公称压力:1.6,2.5.4.0.6.4mpa
使用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
公称通径：dn50～800mm
阀体材质:304.306.316l.wcb.ht200
连接法兰：jb/t79．gb913．hg20592
适用介质：空气、水、蒸汽、油及等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220vac、24vac
输入信号:4～20ma/1～5vdc
0～20ma/0～10vdc

开关型气动闸阀z641h型号

开关型气动闸阀z641h主要连接尺寸和外形尺寸
